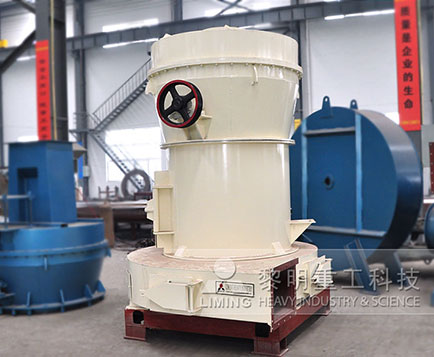

产品简介: 高压磨粉机是黎明重工科技总工程师白英辉先生在多年从事磨粉设备研发经验的基础之上，结合多年来用户使用磨粉设备的实际情况，针对磨粉行业发展的需要，自行研发的新型专利产品，从而开创了国际工业磨粉高效、低能耗的新纪元。
高压悬辊磨粉机广泛的应用于冶金、建材、化工、矿山、高速公路建设、水利水电等行业，主要适用于加工莫氏硬度9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工。
高压磨粉机是黎明重工科技总工程师白英辉先生在多年从事磨粉设备研发经验的基础之上，结合多年来用户使用磨粉设备的实际情况，针对磨粉行业发展的需要，自行研发的新型专利产品，从而开创了国际工业磨粉高效、低能耗的新纪元。高压悬辊磨粉机广泛的应用于冶金、建材、化工、矿山、高速公路建设、水利水电等行业，主要适用于加工莫氏硬度9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工，是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择，物料的成品细度可在0.613毫米到0.033毫米之间调整。通过机内增加特殊装置，设备科生产出30~80目的粗粉。
|
型号 Model |
磨辊 个数 |
磨辊尺寸 (R×H)mm |
磨环内径 和高度(mm) |
最大进料 粒度(mm) |
成品粒度 (mm) |
产量 (t/h) |
电机功率(KW) |
重量 (t) |
外型尺寸 (m) |
||
| 主机 | 风机 | 分析机 | |||||||||
| YGM75 | 3 | 260×150 | 780×150 | 15 | 0.613-0.033 | 1-3 | 18.5 | 15 | 2.2 | 4.8 | 4.3×3.5×5.1 |
| YGM85 | 3 | 270×140 | 830×140 | 20 | 0.613-0.033 | 1.2-4 | 22 | 22 | 4 | 8.5 | 5.3×4.1×5.2 |
| YGM95 | 4 | 310×170 | 950×170 | 25 | 0.613-0.033 | 2.1-5.6 | 37 | 30 | 5.5 | 16 | 7.1×5.9×7.9 |
| YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.613-0.033 | 2.5-9.5 | 75 | 75 | 7.5 | 25.7 | 7.9×8.0×9.7 |
| 注：上述机器的重量,其中YGM75和YGM85的是指主机重量,而YGM95和YGM130的是指整机重量。 | |||||||||||
高压悬辊磨粉机整套设备由主机、减速机、分析机、管道装置、鼓风机、除尘器、颚式破碎机、斗式提升机、电磁振动给料机、电控系统等组成。
高压悬辊磨粉机的主机中，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定连接，压力弹簧压在磨辊轴承室的悬臂外端面上，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当主机电机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转，叶轮转速越高，分选出的粉子越细。为保证磨机在负压状态下工作，增加的气流量通过风机与主机间的余气管排入布袋除尘器，被净化后排入大气。
高压悬辊磨粉机的风选气流是在风机－－磨壳－－旋风分离器－－风机内循环流动作业的，所以比高速离心粉碎机粉尘少，操作车间清洁、环境无污染。
