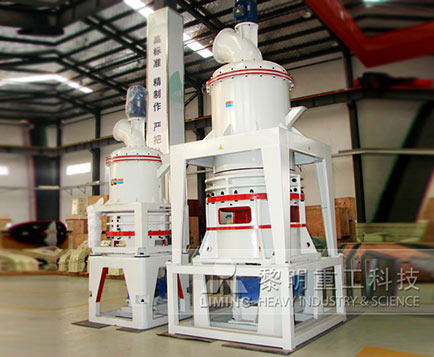

产品简介: HGM系列中速磨粉机汲取瑞典先进的磨粉行业技术,针对目前国内磨粉机行业发展的趋势及市场需求情况,专业对超细粉加工的用户而研发的一种最新型磨粉设备,具有设计新颖、结构合理、占地面积小等特点
HGM系列中速磨粉机汲取瑞典先进的磨粉行业技术,针对目前国内磨粉机行业发展的趋势及市场需求情况,专业对超细粉加工的用户而研发的一种最新型磨粉设备。主要适用于方解石、白垩、碳酸钙、白云石、高岭土、膨润土、滑石、云母、菱镁矿、伊利石、叶腊石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、石膏、明矾石、石墨、萤石、磷矿石、钾矿石、浮石等湿度小于6%,莫氏硬度在9级以下非易燃易爆的非金属物料。
三环中速高压微粉磨粉机出料细度在500目(25微米)-2500目(5微米),最细粉为3500目(3.55微米)。微细化,大处理量是对磨粉机最迫切的要求,根据对市场的观察与分析,将国内与国外的先进技术有机融合,开发研制出了三环中速高压微粉磨粉机。
型号 Model 技术参数 Specification 项目 Items |
HGM80 | HGM100 | |
平均工作直径(mm) | 800 | 1000 | |
环辊与滚 道环数量 |
环辊 Roller(piece) | 21 | 27 |
滚道环 Ring(piece) | 3 | 3 | |
主机进料尺寸(mm) | ≤10 | ≤10 | |
处理能力 Capacity(Kg/h) | 600~4000 | 900~6000 | |
成品细度 | 微米 Micron | 5-45 | 5-45 |
目 Mesh | 3250-325 | 3250-325 | |
电机功率 Motor Power (KW) |
主机 Mainframe | 55 | 110 |
选粉机 Powder Collector | 18.5 | 37 | |
风机 Blower | 45 | 75 | |
给料机 Feeder | 0.06 | 0.06 | |
卸料阀 Discharge Valve | 0.75 | 0.75 | |
成套设备 Overall Dimension 外型尺寸 (L×W×H)(M) |
13.9×4×6.2 | 18×4.6 ×8.6 |
HGM中速磨粉机全套设备包括:破碎机、斗式提升机、储料仓、电磁振动给料机、主机、选粉机、扩散式双旋风集粉器、脉冲式除尘器、高压风机、消声器。
中速磨粉机主机电动机通过减速机带动主轴及各层转盘旋转,转盘通过柱销带动几十个环辊在磨环滚道内滚动并旋转。大块物料经破碎机破碎成小颗粒后由提升机送入储料仓,电磁振动给料机将物料均匀的送到上转盘的中部,物料在离心力的作用下散向圆周边,并落入磨环的滚道内被环辊冲压、滚碾、研磨而粉碎,物料经第一层粉碎后又落入第二层及第三层,高压离心风机的抽吸作用将外部空气吸入机内,并将经过第三层粉碎后的粗粉带入选粉机内。选粉机内旋转的蜗轮所产生的蜗流使粗颗粒物料回落重磨,细粉则随气流进入旋风集粉器并由其下部的卸料阀排出即为成品,而带有少量细粉尘的气流则经过脉冲除尘器净化后通过风机及消声器排出。
