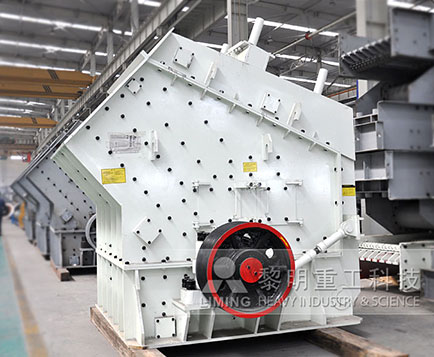

产品简介: 反击式破碎机是我公司在吸收国内外先进技术,结合国内砂石行业具体工矿条件而研制的最新一代反击式破碎机,能处理各种粗、中、细物料(花岗岩、石灰石、混凝土等)广泛应用于各种矿石破碎、铁路、高速公路和建筑行业人工砂石料的生产。
反击式破碎机(反击破)能处理边长不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等),广泛应用于各种矿石破碎、铁路、高速公路和建筑行业人工砂石料的生产。反击式破碎机(反击破)是我公司在吸收国内外先进技术,结合国内砂石行业具体工矿条件而研制的最新一代反击式破碎机。
反击式破碎机是一种新型高效率的破碎设备,其特点是:体积小、构造简单、破碎比大、耗能少、生产能力大、产品粒度均匀、并有选择性的碎矿作用,是很有发展前途的设备。
型号 |
规格 (mm) |
进料口尺寸 (mm) |
最大进料尺寸 (mm) |
处理能力 (t/h) |
电机功率 (kw) |
重量 (t) |
PF-1007 | Φ1000×700 | 400×730 | 250 | 15-60 | 37-55 | 9.5 |
PF-1010 | Φ1000×1050 | 400×1080 | 300 | 50-90 | 55-75 | 14 |
PF-1210 | Φ1250×1050 | 400×1080 | 300 | 70-130 | 110-132 | 17 |
PF-1214 | Φ1250×1400 | 400×1430 | 300 | 90-180 | 132-160 | 22 |
PF-1315 | Φ1320×1500 | 860×1520 | 350 | 120-250 | 180-260 | 26 |
PF-1320 | Φ1320×2000 | 860×2030 | 500 | 160-350 | 300-375 | 30 |
反击破结构简单,由机壳、转子和反击板组成。反击破的主要工作部件是带有板锤的高速旋转转子,在往返冲击过程中,物料块之间还相互碰撞。由于物料受到板锤打击,反击板的冲击以及相互间的碰撞,内部不断产生裂缝、松解,最后导致破碎;反击装置用来承受被板锤打击过来的物料,并将其反弹出去,主要部件是反击板,反击板用钢板焊成,其反击面上有耐磨衬板也有采用反击棒或蓖条板的。
反击式破碎机是一种利用冲击能来破碎物料的破碎机械。工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。
